某限公司車間內有粗化工序和電鍍鉻工序，工件在電鍍過程中會帶出槽液進入到洗水槽中，產生粗化鉻和電鍍鉻洗水，粗化鉻和電鍍鉻洗水六價鉻濃度高，處理過程中需投加大量焦亞硫酸鈉還原六價鉻，并投加大量堿中和pH值，產生廢泥，也造成了鉻資源的浪費。

1.2.止水改造

本工藝需先對產線進行改造，由甲方完成。將車間的粗化和電鍍工序的第一道和第二道溢流水洗改造成止水洗，當?shù)谝坏乐顾t酐濃度達到設定值（約60 g/L）后排放單獨收集，然后將第二道止水打入第一道止水槽，并更換新的清洗水進行止水洗。第三、四、五道溢流水不變。如下圖1和2所示：

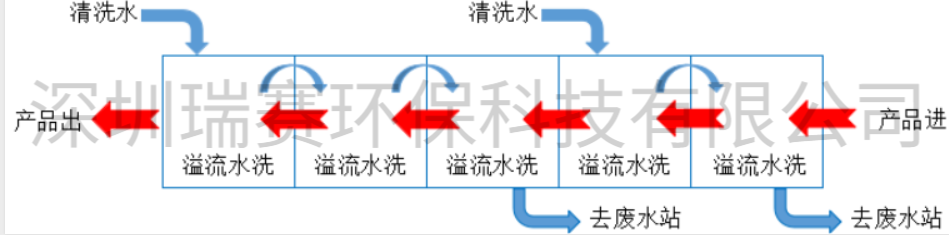

圖1 改造前產線的洗水方式

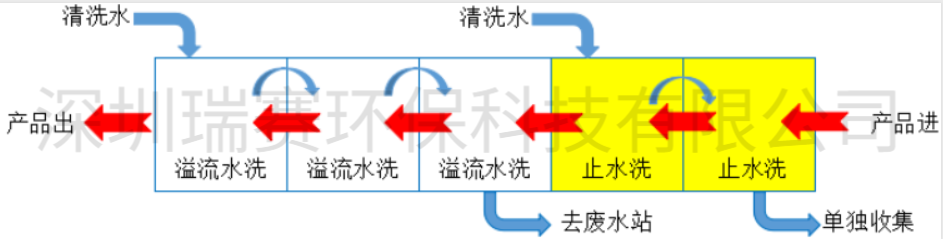

圖2 改造后產線的洗水方式

1.3.改造前后溢流水水質情況

根據貴司提供的水質檢測數據，如下圖3所示：

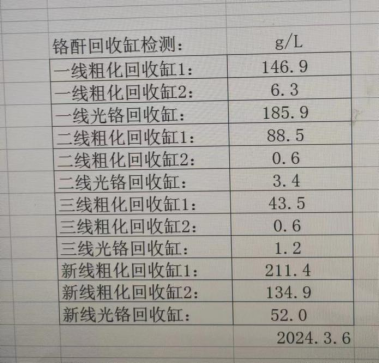

圖3 產線槽內鉻酐檢測數據

1)當產線根據本方案圖2改為止水，第一道止水鉻酐濃度從0富集至60 g/L即單獨收集，以新線粗化回收缸1：回收缸2鉻酐濃度=1.57：1計，則第二道止水鉻酐濃度約為38 g/L。

2)改造后的溢流水以一線粗化回收缸1：回收缸2鉻酐濃度=146.9：6.3 = 23.3：1計，溢流洗水的鉻酐濃度為38 g/L*1/2*1/23.3=0.815 g/L，相較于改動前的溢流濃度6.3 g/L，濃度下降了87%，即有87%的鉻酐富集在止水槽液中。

3)回用鉻酐的同時，降低水站含鉻廢水濃度，減少加藥和降低處理成本。

1.4.改造后回用水質水量情況

根據按車間每月共使用4噸鉻酐，粗化鉻工藝每月約使用2.6噸鉻酐，電鍍鉻工藝每月約使用1.4噸鉻酐，有87%鉻酐在止水槽液中，預計水質水量情況如表1所示。

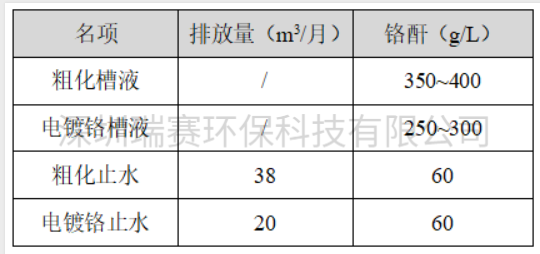

表1 粗化鉻水質水量情況表

1.5.設計目標

1）日處理水量：粗化止水槽液38 m3/月；電鍍鉻止水20 m3/d；

2）設施運行時間：20 h/d；

3）設施運行方式：自動連續運行；

4）回用粗化液鉻酐含量大于380 g/L；

1.6.設計范圍

本工程設計和供貨范圍：從廢水收集開始至廢水處理達到要求為止的設備、管道、儀器儀表及自動控制等系統，設備所需要的自來水、電和壓縮空氣由工廠負責接駁至我司制定的設備上。

1.7.工藝設計原則

1）貫徹執行國家關于環境保護的政策，符合國家的有關法規、規范及標準，達到節能減排之目標。

2）設備選型采用通用產品，運行穩定可靠、效率高、管理方便、維修維護工作量小、價格適中。

3）平面布置力求在便于施工、便于安裝和便于維修的前提下，使各處理構筑物盡量集中，節約用地。

4）設計中盡量選用低噪聲的動力設備，并適當采取消聲、減振措施，防止二次污染。

5）確保工程的可靠性及有效性，提高自動化水平，降低運行費用，減少日常維護檢修工作量，改善工人操作條件。采用現代化技術手段，實現自動化控制和管理，做到技術可靠、經濟合理。

2.工藝介紹

2.1.工藝流程圖

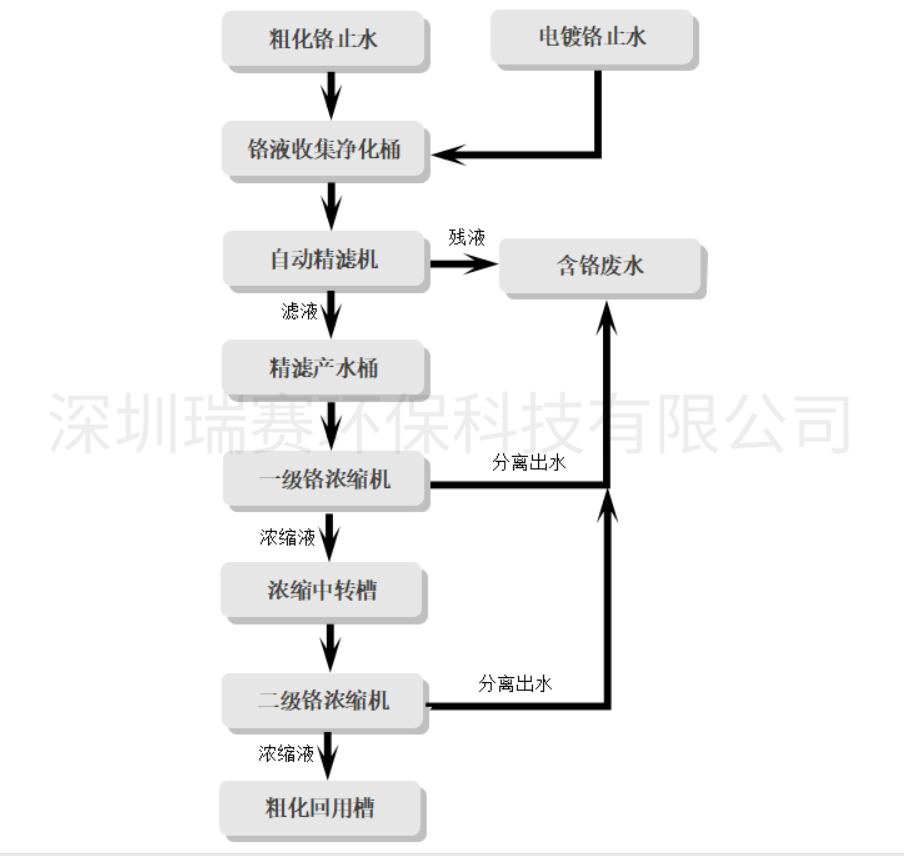

圖4 粗化、電鍍鉻止水處理工藝流程圖

2.1.1.工藝流程說明

1）粗化止水和電鍍鉻按一定比例收集在收集凈化錐桶中，并在桶內投加除雜劑；

2）進入自動精濾機，去除雜質，少量殘液匯入含鉻廢水，濾液進入精濾產水桶；

3）經一級鉻濃縮機對鉻液進行初步濃縮分離，濃縮液進入濃縮中轉槽，分離水污染物含量低，可匯入含鉻廢水；

4）再經二級鉻濃縮機對鉻液進行初步濃縮分離，其濃縮液進入鉻回用槽，分離水污染物含量低，可匯入含鉻廢水；

5）當車間粗化槽中鉻濃度下降，需投加鉻酐提升槽液鉻濃度時，可通過投加回用鉻液替代鉻酐提升槽液鉻濃度。

2.2.自動精濾技術

通過特殊技術制造的膜，即能耐酸堿的腐蝕，同時也能確保好的過濾精度。由該膜組成的自動精濾機能實現自動控制與運行。

圖5 自動精濾機設備現場圖

自動精濾機系統采用內進外出的低壓錯流過濾方式運行，濾前液體以一定的速度進入膜管內進行錯流流動，在水流壓力作用下，干凈的水透過膜進入到產水側，固體微粒被濃縮并隨著錯流重新回到反應池中。在膜管內部，較高的水流速度可將固體微粒隨錯流帶走，故不會在膜表面形成微粒的堆積或結垢，有效避免膜孔阻塞，從而使系統具有較高且穩定的通量，同時延長膜的使用壽命。隨著系統的運行，系統通量會有一定降低，此時通過反沖洗，即凈水由膜管外部在壓力作用下滲透到內部，可除去鑲嵌到膜孔中的顆粒，恢復系統的產水量。

本系統可以取代常用的固液分離和過濾，如絮凝沉淀、砂濾、碳濾等，系統集成為一體，操作簡單，容易維護。

2.3.濃縮技術

通過設備系統設計，液體自動進入濃縮機進行富集分離處理，濃縮機使液體在30~60℃條件下進行濃縮分離，產生分離出水和濃縮液，分離出水中各項污染物濃度都極低，液體中主要物質均存在于濃縮液中。

工藝特點：

1)物料在低溫環境下進行濃縮分離，不破壞物料的特性，安全可靠

2)系統冷熱聯供，無需輔助加熱冷卻系統，整體能耗低，運行成本低；

3)一體化設計，模塊化組裝，占地面積小，自動化程度高；

4)針對不同的廢液有針對性的設備可進行匹配。

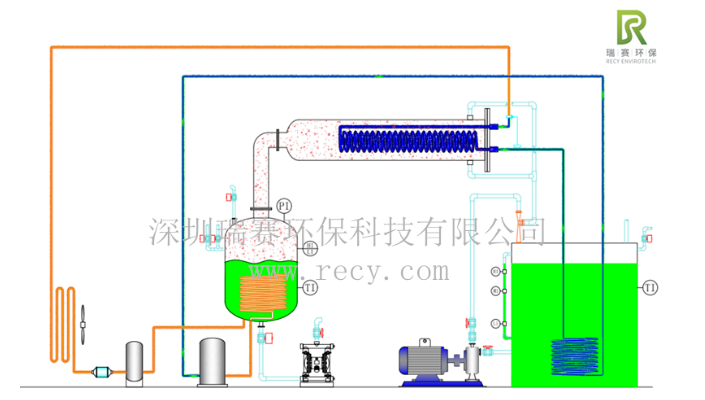

圖6 鉻濃縮機工作原理圖

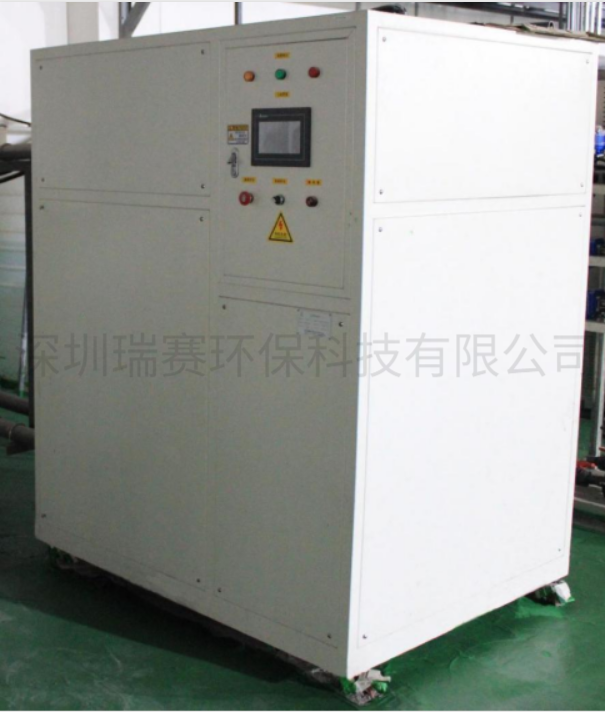

圖7 鉻濃縮機外觀圖

圖8 處理效果圖

根據我司以往實驗和工程案例，設計濃縮處理效果如下表3：

表3 設計濃縮水質情況表

由表3可知，鉻濃縮液的鉻酐含量高，達到了回用的濃度；冷凝出水的污染物含量低，可匯入含鉻廢水處理。
